Name: AB-163 Juego de Bloques Angulares de Precisión 9 Piezas
Brand: Vertex Taiwan
SKU: 2006-010
Price: 110.10 USD
Availability: InStock
Rating: 4.9 (14 reviews)

¿Por qué AB-163?

Ángulos precisos sin accesorios extra

❌ Método tradicional

⛔Placa seno + bloque patrón + tabla trigonométrica
⛔Cálculos manuales propensos a error humano
⛔Configuración lenta: 15–20 minutos por ángulo
⛔Inversión en múltiples accesorios costosos
⛔Imprecisión acumulada por desgaste de piezas

✅ Con AB-163

✅Ángulo exacto en segundos — solo coloca el bloque
✅Sin tablas, sin cálculos, sin placa seno
✅9 piezas combinables para ángulos compuestos
✅Instala directamente en la mordaza de la máquina
✅Acero rectificado HRC 45–50, sin deformación

Contenido del juego

9 bloques — de ½° a 30°

Combinando los 9 bloques puedes alcanzar cualquier ángulo entre ½° y 75° con incrementos de ½°. Instala uno o varios bloques apilados en tu mordaza.

½°

Bloque 1

1°

Bloque 2

2°

Bloque 3

3°

Bloque 4

4°

Bloque 5

5°

Bloque 6

10°

Bloque 7

15°

Bloque 8

30°

Bloque 9

COMBINACIÓN HASTA 75°

Apilando los bloques en la mordaza de tu torno o fresadora puedes alcanzar ángulos hasta 75°. Por ejemplo: 30° + 15° + 10° + 5° = 60°. La geometría del Vee block garantiza estabilidad perfecta durante el mecanizado.

Ficha técnica

Especificaciones completas

Parámetro	Especificación
Código	2006-010
Modelo	AB-163
Número de piezas	9 bloques angulares
Rango de ángulos	½°, 1°, 2°, 3°, 4°, 5°, 10°, 15°, 30°
Ángulo máximo combinado	Hasta 75° (apilados en mordaza)
Exactitud	10 segundos de arco
Dureza superficial	HRC 45–50 (tratamiento térmico)
Vee blocks	3"L × 1-3/16"W × 1-3/16"H
Angle Plates	2-3/4"L × 1-3/16"W × 5/64"H
Peso total	2 kg
Embalaje	Caja de madera deluxe
Origen	Vertex Taiwan
Garantía	Garantía de fábrica Vertex

SIN ACCESORIOS ADICIONALES

A diferencia de la placa seno, el AB-163 no requiere bloques patrón, tornillo seno ni tablas trigonométricas. Cada bloque está rectificado al ángulo exacto. Solo coloca, sujeta en la mordaza y mecaniza.

TRATAMIENTO TÉRMICO

El acero es tratado térmicamente a HRC 45–50, superior a los bloques estándar del mercado. Las superficies rectificadas mantienen la planitud y el ángulo después de miles de usos industriales.

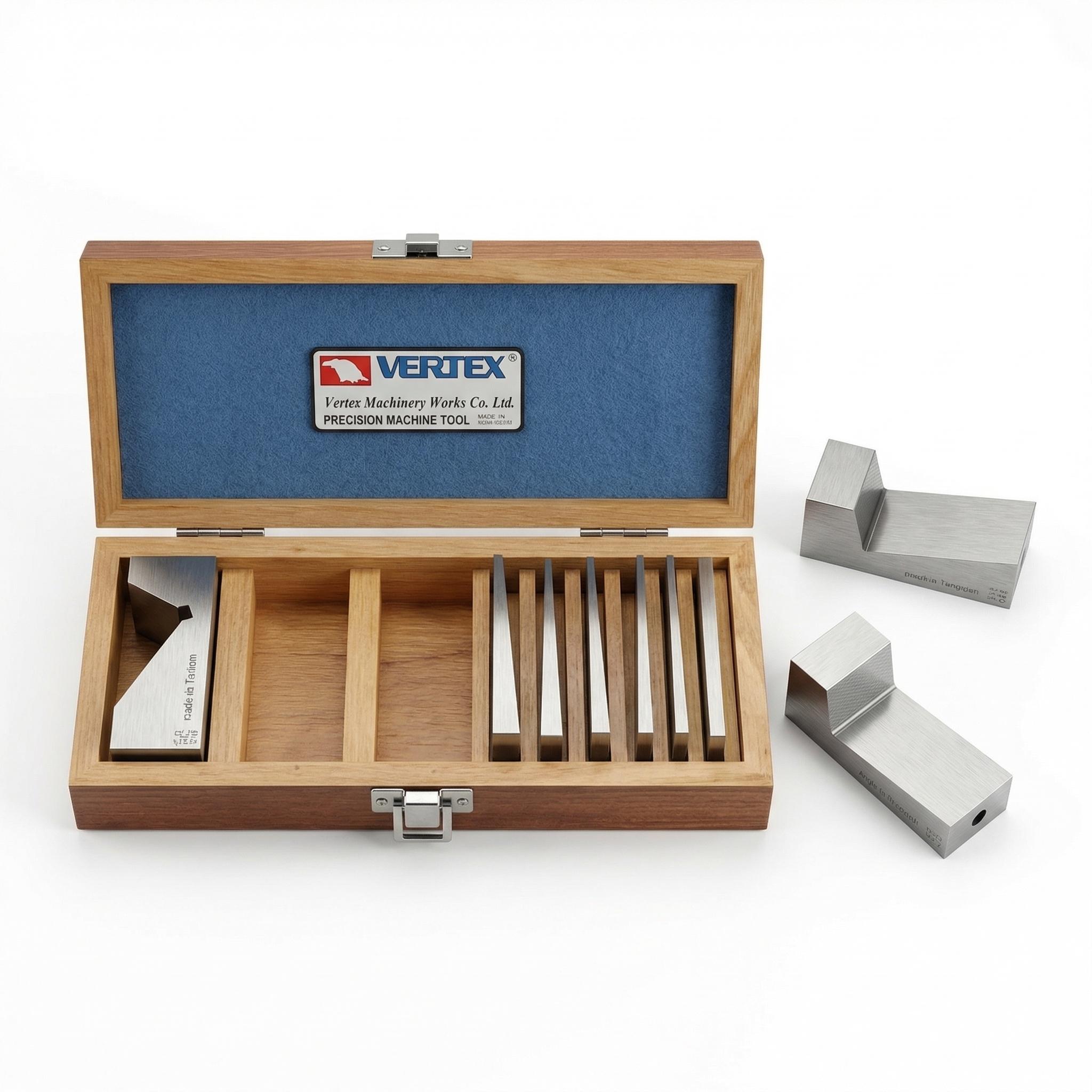

CAJA DE MADERA DELUXE

Los 9 bloques vienen en una caja de madera con compartimentos individuales, con broche metálico y forro azul interior. Protege las superficies de precisión durante almacenamiento y transporte.

¿Para qué sirve?

Usos en torno, fresa y rectificadora

El AB-163 es indispensable para cualquier taller de mecanizado que trabaje piezas con ángulos precisos. Aplica en tornos, fresadoras verticales, rectificadoras planas y máquinas de electroerosión.

⚙️

Mecanizado de biselados

Fresa chanfles y biseles angulares exactos en piezas de acero, aluminio y bronce, sin recalcular con tablas cada vez.

🔩

Fabricación de cuñas y llaves

Produce cuñas trapezoidales y llaves angulares con tolerancias de ±0.01mm. Imprescindible en talleres de matricería.

🏭

Ajuste de matrices y moldes

Configura ángulos en mordazas de rectificadora plana para trabajar superficies angulares de matrices de estampado.

📐

Verificación dimensional

Úsalo como referencia maestra para verificar ángulos mecanizados. Exactitud de 10 segundos de arco supera la mayoría de instrumentos de verificación.

🎯

Posicionamiento en torno

Instala bloques en la mordaza del torno para tornear conos y ángulos sin necesidad de calibrar el contrapunto ni girar el cabezal.

🔧

Electroerosión por hilo

Posiciona piezas anguladas para corte EDM. La dureza HRC 45–50 permite sujetar incluso piezas templadas sin marcas.

Comparativa modelos

AB-163 vs AB-164

Vertex Taiwan ofrece dos juegos de bloques angulares. El AB-163 incluye 9 piezas con mayor cobertura de ángulos; el AB-164 trae 8 piezas con configuración alternativa.

Característica	AB-163 ← Recomendado	AB-164
Número de piezas	9 bloques	8 bloques
Código de referencia	2006-010	2006-011
Ángulo mínimo	½°	1°
Cobertura total	½° → 75° (combinados)	1° → 60° (combinados)
Exactitud	10 segundos de arco	10 segundos de arco
Dureza HRC	45–50	45–50
Caja de madera	✓ Deluxe incluida	✓ Incluida
Mejor para	Talleres con mayor variedad de ángulos	Talleres con ángulos estándar ≥1°
Disponibilidad GT	✓ En stock	Consultar

Preguntas frecuentes

Todo lo que necesitas saber

¿Cómo se usa el AB-163 en una fresadora vertical?

Coloca el bloque angular correspondiente en la mordaza de la fresadora antes de sujetar la pieza. El bloque eleva un lado de la pieza al ángulo deseado. No necesitas calcular nada — el ángulo ya está rectificado en el bloque. Para ángulos mayores a 30°, apila varios bloques hasta alcanzar el ángulo total requerido.

¿Qué diferencia hay entre el AB-163 y una placa seno?

La placa seno requiere bloques patrón, fórmulas trigonométricas y tablas para cada ángulo — son accesorios adicionales y cálculos que consumen tiempo. El AB-163 ya tiene el ángulo incorporado en cada bloque: seleccionas el bloque del ángulo que necesitas, lo colocas, y listo. Es más rápido, más simple y no requiere inversión en accesorios extra.

¿Puedo combinar los bloques para ángulos intermedios?

Sí. Apilando los bloques obtienes cualquier ángulo en incrementos de ½°. Por ejemplo: 7° = bloque 5° + bloque 2°. 22° = bloque 15° + bloque 5° + bloque 2°. La suma de los ángulos individuales da el ángulo total. Los bloques Vee encajan perfectamente entre sí para una sujeción estable.

¿El AB-163 funciona en tornos?

Sí, especialmente en trabajos de plato y torneado de conos cortos. Coloca el bloque entre la pieza y la mordaza del torno para inclinar la pieza al ángulo requerido. También es muy útil en la torreta portaherramientas para fijar herramientas a un ángulo específico en operaciones de refrentado angular.

¿Qué significa exactitud de 10 segundos de arco?

Un grado tiene 3600 segundos de arco. Una exactitud de 10 segundos equivale a 10/3600 = 0.00278°, o aproximadamente 0.048mm de variación por cada 1000mm de longitud. En la práctica, es una precisión de metrología — muy superior a lo que cualquier proceso de mecanizado convencional puede aprovechar. Garantiza que el ángulo del bloque sea absolutamente confiable como referencia maestra.

¿Hace falta mantenimiento especial?

El mantenimiento es mínimo. Después de cada uso, limpia las superficies con un paño libre de pelusa y aplica una fina capa de aceite anti-óxido (aceite 3-en-1 o similar). Guárdalos siempre en la caja de madera para proteger las superficies rectificadas. Evita golpes y caídas que puedan alterar la geometría.
