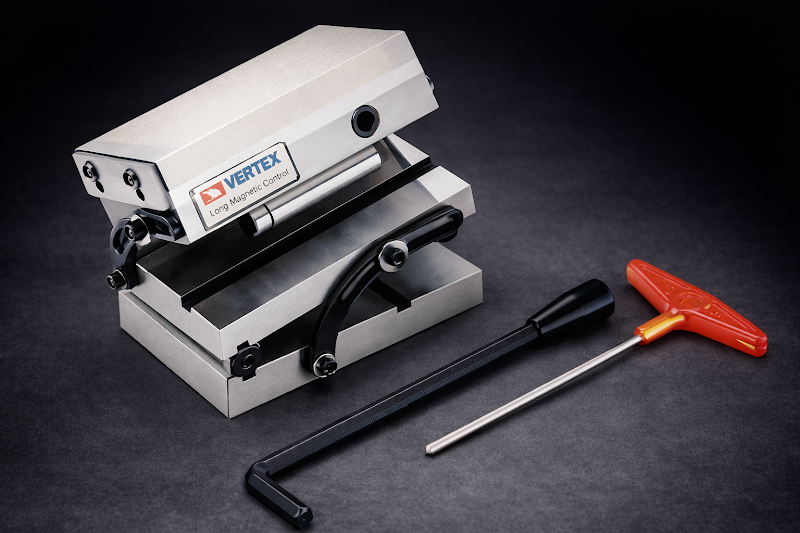

Mesa sinusoidal de doble vía con chuck magnético permanente. Superficie 150×300mm, rango angular 0°–60°. Precisión repetible para rectificado de superficies angulares complejas.
El ángulo no se mide — se calcula matemáticamente y se reproduce con bloques patrón. Eso garantiza precisión absoluta, repetible en cada pieza, sin depender del ojo del operario.
📐 Fórmula sinusoidal
H = L × sin(α)
Donde H es la altura del bloque patrón (mm), L es la distancia entre centros de rodillos (200mm en V-612MS), y α es el ángulo deseado en grados.
Ejemplo: para obtener exactamente 30° → H = 200 × sin(30°) = 100.000 mm de bloque patrón.
200 mm
Distancia entre rodillos (L)
6.5 mm
Paso rodillo P1 (1.5 + 5 mm)
7.5 mm
Paso rodillo P2 (1.5 + 6 mm)
¿Por qué V-612MS?
Rectificado angular sin compromisos
❌ Sin mesa sinusoidal
⛔Ángulos imprecisos — dependen del operario
⛔Sin repetibilidad en series de producción
⛔Pieza se mueve durante el rectificado — scrap costoso
La V-612MS permite ajuste angular en dos ejes independientes: inclinación en X y en Y. Permite mecanizar superficies con ángulo compuesto — cuñas biseladas, superficies cónicas, moldes complejos.
CHUCK MAGNÉTICO PERMANENTE
No requiere electricidad. El magnetismo se activa con palanca manual. Si hay corte de luz, la pieza permanece sujeta. Fuerza de retención constante durante todo el proceso.
COMPATIBILIDAD
Compatible con todas las rectificadoras planas magnéticas estándar. Se instala sobre la mesa de la rectificadora con tornillos de ranura T estándar. No requiere modificaciones.
PRECISIÓN ALCANZABLE
Con bloques patrón grado 0 (±0.0001mm): precisión angular de ±1 segundo de arco. Con bloques grado 1: ±5 segundos de arco. La precisión final depende de la nivelación de tu rectificadora.
Cotas dimensionales (mm)
A
150
Ancho
B
142
Alto
C
300
Largo
D
200
Entre rodillos
E
100
Separación
Aplicaciones industriales
¿Para qué se usa la V-612MS?
El accesorio estándar para rectificado de superficies angulares en talleres de precisión, herramental y moldes.
📐
Cuñas y biseles de precisión
Rectificado de superficies angulares con precisión de ±0.001mm. Imposible de lograr manualmente.
🔩
Herramental de corte
Afilado de insertos, fresas y buriles con ángulos de incidencia y desprendimiento exactos.
⚙️
Moldes y matrices
Superficies de partición angulares en moldes de inyección. Cierre perfecto garantizado.
📏
Calibres y galgas angulares
Fabricación de galgas angulares de precisión y calibres maestros para control de calidad.
🏭
Producción en serie
Repetibilidad perfecta pieza a pieza. Configuración de ángulo en segundos con bloques patrón.
🔬
Metrología industrial
Verificación y reproducción de ángulos patrón para laboratorios de metrología y certificación.
Preguntas frecuentes
Lo que nos preguntan sobre la V-612MS
¿Qué diferencia hay entre mesa sinusoidal simple y de doble vía?
La mesa simple (una vía) solo inclina en un eje — sirve para ángulos en un solo plano. La doble vía como la V-612MS permite inclinar simultáneamente en X y en Y, permitiendo rectificar superficies con ángulo compuesto: por ejemplo una cuña con inclinación lateral y frontal al mismo tiempo. Es indispensable para moldes complejos y herramental de corte avanzado.
¿Necesito bloques patrón para usar la V-612MS?
Sí. La mesa sinusoidal no tiene escala graduada — el ángulo se obtiene calculando H = L × sin(α) y colocando bloques patrón de esa altura bajo los rodillos. Sin bloques patrón no puedes garantizar la precisión del ángulo. GT Maquinaria también comercializa juegos de bloques patrón Vertex Taiwan — consúltanos para combinar la compra.
¿El chuck magnético necesita electricidad para funcionar?
No. El chuck de la V-612MS es magnético permanente — no usa electroimán ni requiere conexión eléctrica. El magnetismo se activa y desactiva con una palanca de accionamiento manual. Si hay un corte de luz durante el proceso, la pieza permanece sujeta. Es más seguro que un chuck electromagnético y sin costo energético.
¿Es compatible con mi rectificadora plana?
La V-612MS es compatible con cualquier rectificadora plana que tenga mesa magnética estándar. Se instala sobre la mesa mediante ranuras T y tornillos estándar. El único requisito es que tu rectificadora tenga espacio suficiente para alojar una base de 150×300mm más el sistema de bloque patrón lateral.
¿Qué precisión angular logra la V-612MS?
Con bloques patrón grado 0 (tolerancia ±0.0001mm), la precisión angular alcanzable es del orden de ±1 segundo de arco (≈ ±0.0003°). Con bloques grado 1, la precisión típica es de ±5 segundos de arco. En ambos casos la precisión supera lo alcanzable con cualquier instrumento de ángulo directo.
¿Tienen el V-47MS y V-66MS disponibles?
Actualmente el V-47MS (100×200mm, ref. 2015-060) y el V-66MS (150×200mm, ref. 2015-061) no están en stock en Quito. Solo el V-612MS (150×300mm, ref. 2015-062) está disponible para entrega inmediata. Si necesitas otro modelo, escríbenos por WhatsApp y te avisamos en cuanto lleguen.
