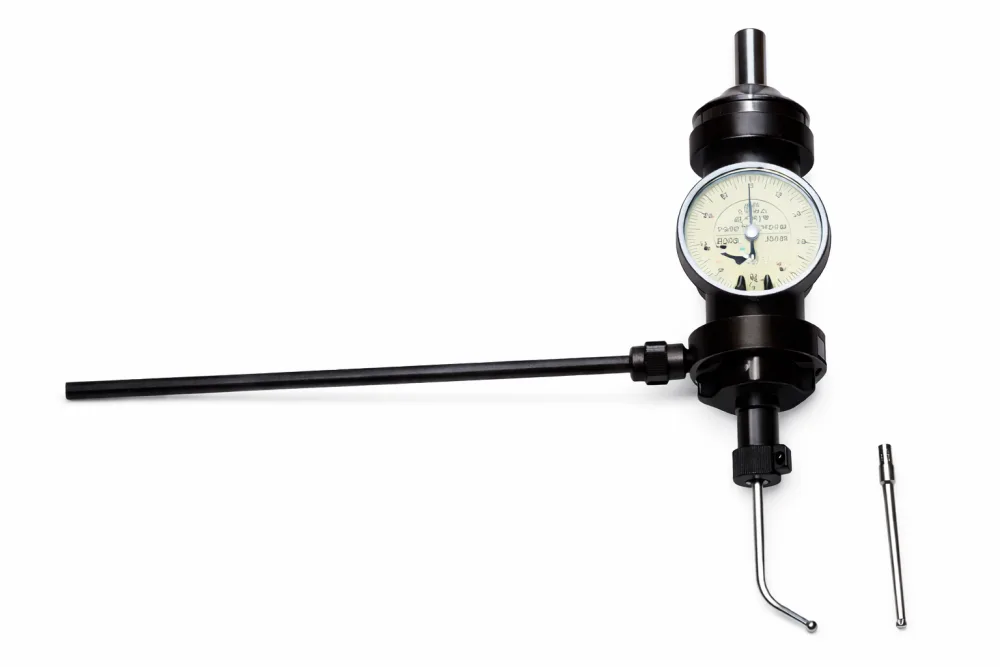

Centra piezas y agujeros con el husillo girando. El indicador rotativo VCI-170 con barra de parada mantiene la carátula siempre frente al operador. Rango 0.01-6mm, hasta 800 RPM. Uso vertical u horizontal, interior o exterior.
Montas el VCI-170 en el husillo como una broca. Enciendes la máquina hasta 800 RPM. La barra de parada evita que la carátula gire, así puedes leer la aguja mientras el husillo está girando. Cuando la aguja deja de moverse, la pieza está centrada.
INTERIOR Y EXTERIOR
Mismo equipo te sirve para centrar agujeros (interior) o para alinear bordes de piezas con el husillo (exterior). Cambias solo la posición del palpador.
AHORRO DE TIEMPO
Un operario centra una pieza en menos de 30 segundos con el VCI-170 vs 5-10 minutos con un reloj comparador convencional. Si haces 10 setup al día, son ~1 hora ahorrada diariamente.
Casos de uso
¿Para qué lo usarás?
🎯
Centrado de agujeros
Centra agujeros existentes con el husillo a 200-800 RPM. Repetibilidad ±0.01 mm.
🔲
Alineación de piezas
Alinea piezas rectangulares con respecto al husillo antes de mecanizar.
🛠️
Verificación de runout
Comprueba la concentricidad de portaherramientas y mandriles.
⚙️
Centro en mordaza
Encuentra el centro exacto de una mordaza o plato divisor.
📏
Reposicionar piezas
Recuperar el cero después de retirar una pieza para inspección.
🔄
Mecanizado de moldes
Posiciona cavidades de moldes con tolerancia centesimal.
Preguntas frecuentes
Resuelve tus dudas
¿Es seguro girar el husillo a 800 RPM con esto montado?
Sí. El VCI-170 está diseñado y balanceado para operar a 800 RPM con la barra de parada fija. Nunca excedas esta velocidad — por encima de 800 RPM la barra puede flexar y dañar el equipo.
¿Qué incluye?
El equipo viene completo: cuerpo rotativo, palpador, barra de parada, carátula calibrada 0.01mm y estuche. Listo para montar en cualquier husillo con boquilla Ø10mm.
¿Sirve para tornos también?
Está pensado para fresadoras, pero puede usarse en torno para centrar piezas en plato montándolo en torreta. Pregúntanos si quieres revisar tu caso específico.
¿Cuál es la diferencia con un reloj comparador normal?
Un reloj comparador normal requiere girar el husillo manualmente o usar una base magnética separada. El VCI-170 va montado en el husillo y aprovecha el giro de la máquina — mucho más rápido y preciso.
¿Tienen calibración con certificado?
Vertex Taiwan certifica el equipo de fábrica. Si necesitas certificado de calibración trazable a INEN para auditoría ISO, lo podemos gestionar con un laboratorio acreditado — cotización aparte.
