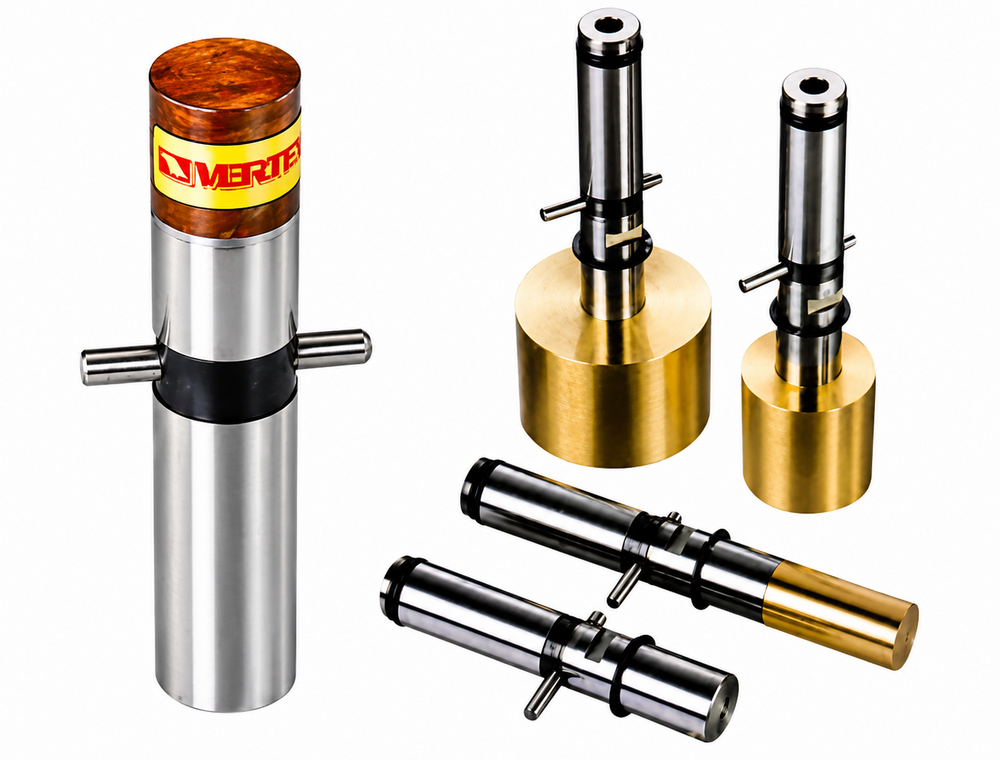

Porta-electrodos Vertex para máquinas EDM (electroerosión). Sujeción rígida y centrada del electrodo durante el ciclo de erosión. Tres diámetros para diferentes capacidades de máquina: Ø40, Ø60 y Ø100 mm.
EDM (Electrical Discharge Machining) o electroerosión es un proceso que retira material de la pieza mediante descargas eléctricas controladas entre un electrodo (generalmente de cobre o grafito) y la pieza. Se usa principalmente en matricería para mecanizar geometrías que un fresado convencional no puede hacer.
PARA QUÉ EL PORTAELECTRODO
El porta-electrodo VRA sujeta el electrodo (cobre o grafito) y se monta en el husillo de la máquina EDM. Determina la concentricidad, la repetibilidad al cambiar electrodos y la rigidez durante la descarga. Un mal porta-electrodo arruina todo el ciclo de EDM.
CÓMO ELEGIR DIÁMETRO
Elige por el diámetro máximo del electrodo que vas a usar. VRA-40 para electrodos finos de detalle. VRA-60 es el más versátil — cubre la mayoría de trabajos. VRA-100 para cavidades grandes de moldes.
Casos de uso
¿Para qué lo usarás?
🔧
Matricería
Cavidades complejas en moldes de inyección y troqueles.
⚙️
Esquinas internas
Erosión de esquinas vivas que una fresa nunca puede hacer (radio cero).
🛠️
Geometrías cerradas
Cavidades ciegas profundas donde no entra una fresa.
💎
Materiales duros
Mecanizado de aceros templados (>60 HRC) donde fresado convencional es imposible.
🏭
Reparación de moldes
Corrección de moldes existentes sin necesidad de desmontarlos completamente.
📐
Producción de electrodos
Cambia entre electrodos de distintos diámetros con el mismo porta-electrodo (cambiando boquilla).
Preguntas frecuentes
Resuelve tus dudas
¿Sirve para mi máquina EDM?
Sí, mientras tu EDM use husillo con boquilla estándar de Ø20 mm (que es lo más común). Si tu máquina es de marca específica (Sodick, Charmilles, Mitsubishi…) avísanos y verificamos compatibilidad.
¿Incluye el electrodo?
No — el VRA es solo el porta-electrodo. Los electrodos (cobre, grafito, cobre-tungsteno) se compran por separado según el trabajo. Te podemos cotizar electrodos de cobre Vertex bajo pedido.
¿Cómo elijo entre VRA-40, 60 y 100?
Por el diámetro máximo del electrodo que vas a montar. La regla práctica: VRA-40 para electrodos hasta Ø35, VRA-60 para Ø35-55 (el más universal), VRA-100 para electrodos grandes Ø60-95.
¿Tienen los modelos VRA-20 y VRA-30 también?
No en stock. Si tus electrodos son finos (Ø15-25 mm), te traemos VRA-20 o VRA-30 bajo pedido. Tiempo 4-6 semanas.
¿Cuánto dura?
Un porta-electrodo Vertex con uso normal dura años. Lo que se desgasta primero suele ser la mordaza interior — Vertex permite reemplazarla por separado si llega el caso.
